ບົດທີ 2 ໂລຊິກເກດພື້ນຖານ (logic gates)
Attributed of Logic Gate
ໂລຊິກເກດພື້ນຖານມີ 3 ຊະນິດຄື: NOT gate, OR gate, AND gate ນອກນັ້ນຍັງມີເກດພິເສດອີກຄື: NAND gate, NOR gate, Exclusive-OR gate(XOR), Exclusive-NOR gate(XNOR).
NOT gate
ມີອິນພຸດດຽວ ແລະ ເອົ້າພຸດດຽວ
ສົມຜົນ:
Truth table
ເປັນການປະຕິເສດ ຫາກອິນພຸດເປັນ 0 ເອົ້າພຸດຕ້ອງເປັນ 1
Symbol

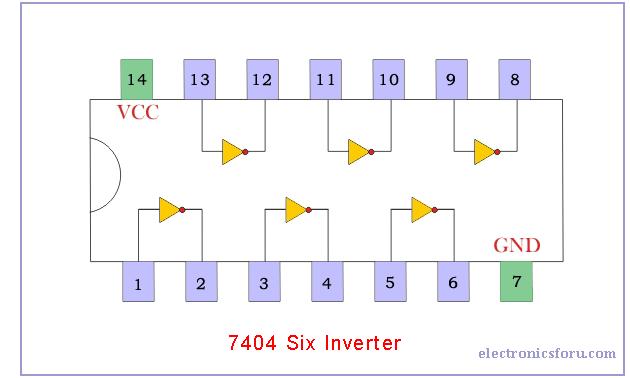

IC
ນຳໃຊ້ໄອຊີ ເບີ 7404
OR gate
has two input up but got only one input
ສົມຜົນ
read A or B not A plus B
ໃຊ້ເຕັກນິກການບວກໃນການກາເອົ້າພຸດ
Truth Table
Symbol

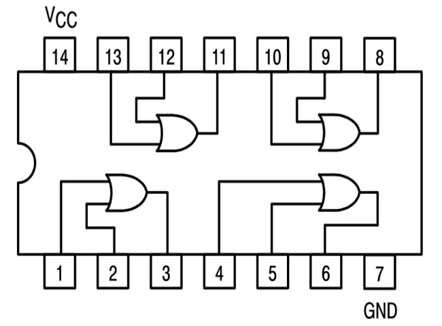

IC
use ic No. 7432
AND gate
Has two input up and got only one output
ສົມຜົນ
Read Y equal A and B, not A time B
ໃຊ້ວິທີການຄູນເພື່ອຫາຄ່າເອົ້າພຸດ
Truth Table
Symbol

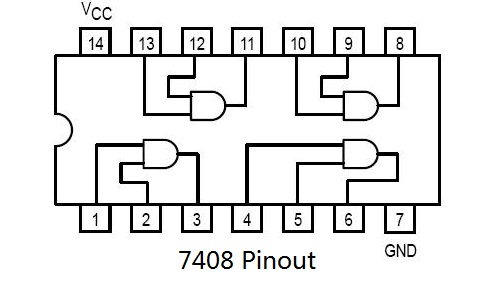

IC
Use IC No.7408
NOR gate
ສອງອິນພຸດຂຶ້ນໄປ ມີເອົ້າພຸດດຽວ
ສົມຜົນ
ອ່ານວ່າ Y = A Nor B ເອົາອິນພຸດບວກກັນ ແລ້ວປະຕິເສດ
Truth Table
Symbol

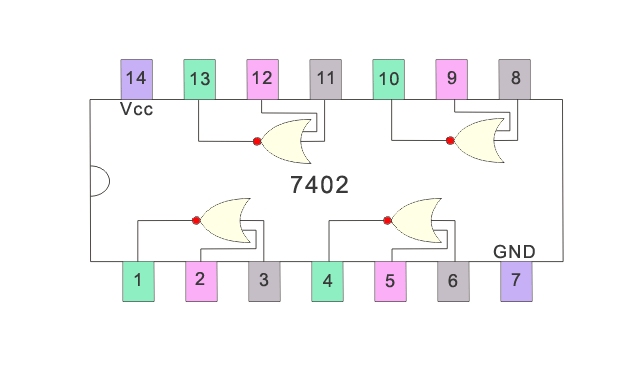

IC
ໃຊ້ໄອຊີເບີ 7402
NAND gate
ສົມຜົນ
\[Y=\overline{A.B}\]
ອ່ານວ່າ Y = A nand B
ເປັນການເອົາອິນພຸດຄູນກັນ ແລ້ວປະຕິເສດ

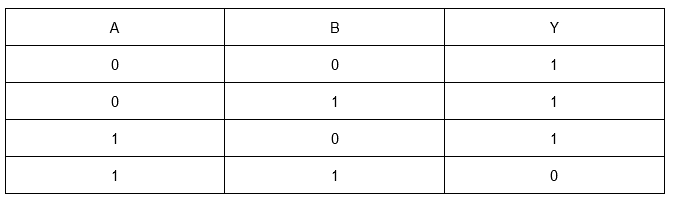

Truth Table
Symbol

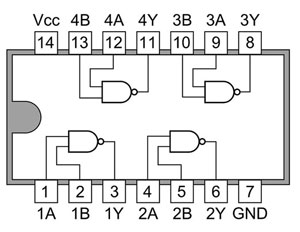

IC
ໃຊ້ໄອຊີເບີ 7400
XOR gate
ສົມຜົນ
\[Y=\overline{A}B+A\overline{B}\]
ອິນພຸດຄືກັນອອກ 0 ຕ່າງກັນອອກ 1 ຫາກມີຫຼາຍກວ່າ2ອິນພຸດແມ່ນໃຫ້ນັບເລກ1 ຫາກຈຳນວນຂອງເລກ1ເປັນຄີກອອກ 1 ຫາກເປັນຄູ່ອອກ 0

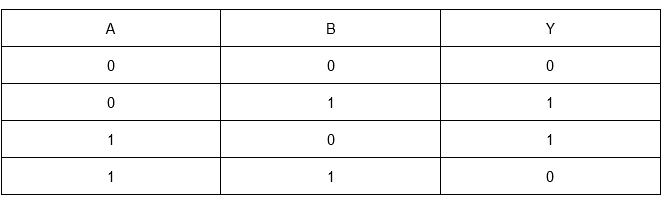

Truth Table
Symbol

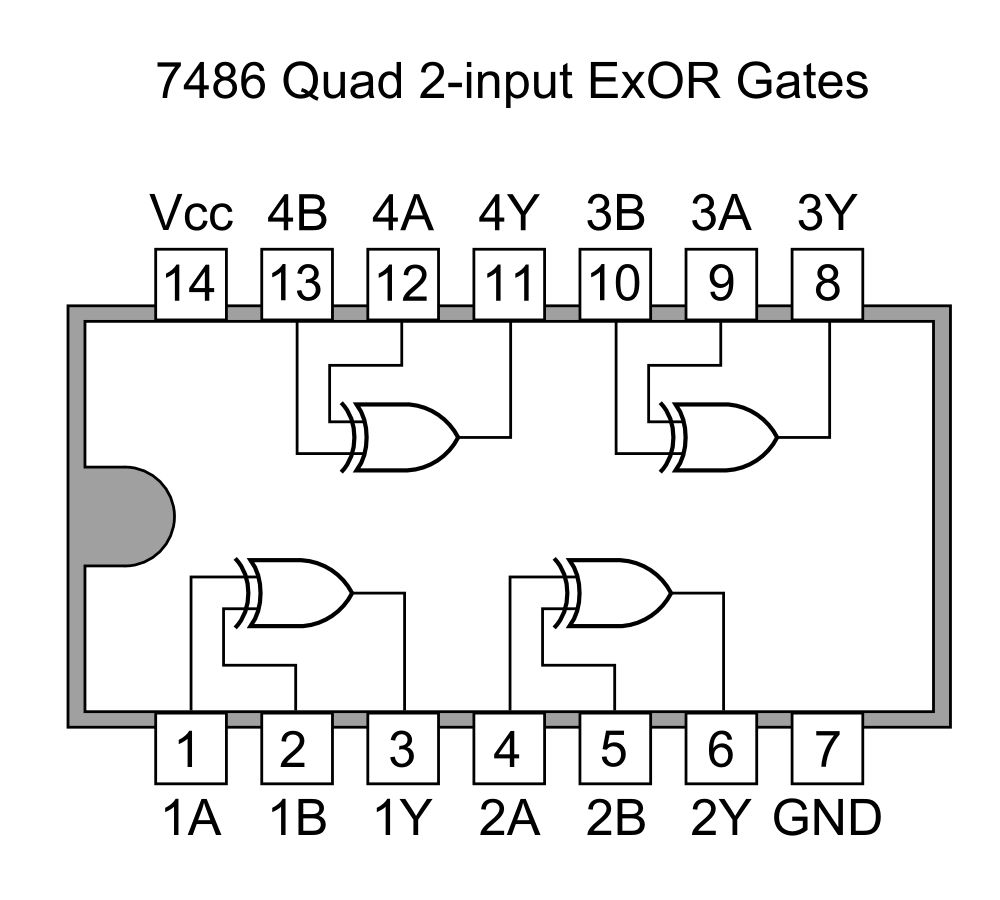

IC
ໃຊ້ໄອຊີເບີ 7486
XNOR gate
ສົມຜົນ
\[Y=AB+\overline{A} \overline{B}\]
ຫາກອິນພຸດທັງສອງຄືກັນອອກ1 ຕ່າງກັນອອກ0 ຫາກມີອິນພຸດຫຼາຍກວ່າ2ຕົວໃຫ້ນັບຈຳນວນເລກ1ຫາກເປັນຈຳນວນຄີກອອກ0 ເປັນຄູ່ອອກ1

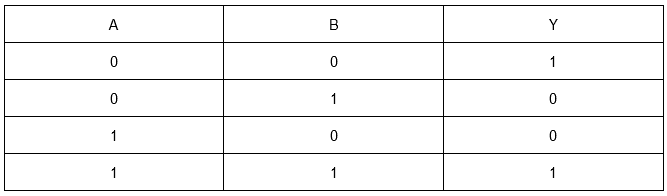

Truth table
Symbol

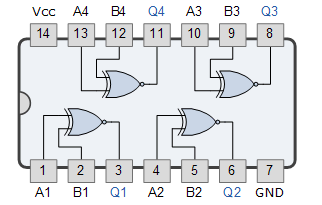

IC
ນຳໃຊ້ໄອຊີເບີ 7466 or 74266
