Date: 07-05-2022 14:10

Referents :

ເກດທົດແທນປະກອບມີ 2 ເກດ:

• NAND gate
• NOR gate

1. ການປະຍຸກໃຊ້ NAND gate ທົດແທນ

ແນນເກດສາມາດນຳໄປເຮັດເປັນເກດອື່ນໄດ້ເຊັ່ນ: NOT gate, OR gate, AND gate, NOR gate

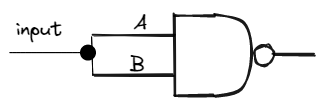

ກ. ສ້າງ NOT gate ຈາກ NAND gate

ສົມຜົນແມ່ນ

ເນື່ອງຈາກ NOT gate ມີອິນພຸດໄດ້ພຽງຕົວດຽວ ການໃຊ້ແນນເກດພຽງເອົາຂາທັງສອງຂອງແນນເກດຕໍ່ເຂົ້າກັນ

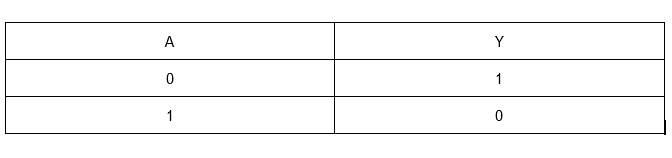

truth table

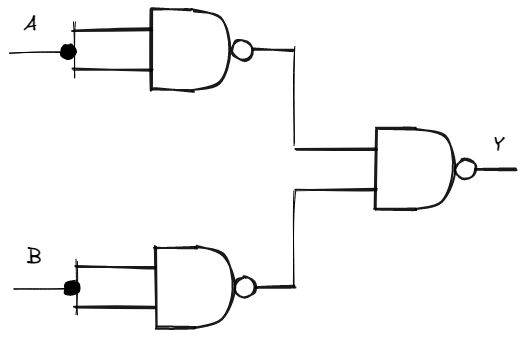

ຂ. ສ້າງ OR gate ຈາກ NAND gate

ສົມຜົນ

ຕໍ່ຂາທັງສອງຂອງແນນເກດເຂົ້າດ້ວຍນ໋ອດເກດທີ່ສ້າງຈາກແນນເກດ

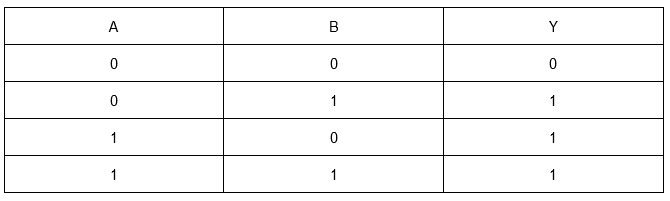

Truth Table

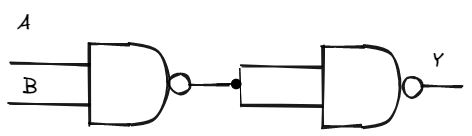

ຄ. ສ້າງ AND gate ຈາກ NAND gate

ສົມຜົນ

ຕໍ່ເອົ້າພຸດຂອງແນນເກດກັບນ໋ອດເກດທີ່ໄດ້ຈາກແນນເກດ

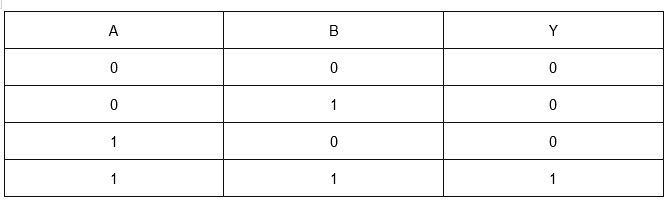

Truth Table

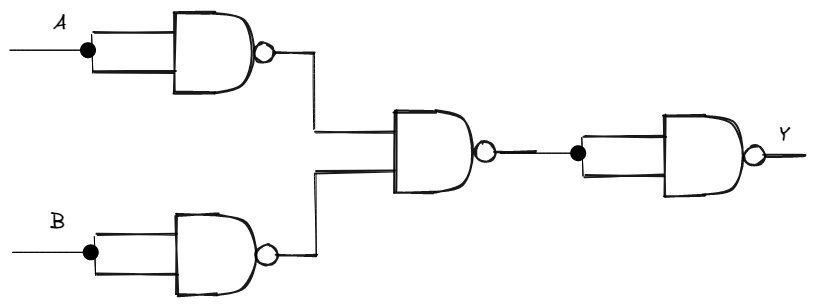

ງ. ສ້າງ NOR gate ຈາກ NAND gate

ສົມຜົນແມ່ນ

ເອົານ໋ອດເກດທີ່ສ້າງຈາກແນນເກດເປັນອິນພຸດສອງອັນຕໍ່ເຂົ້າກັບແນນເກດ ແລ້ວຕໍ່ເອົ້າພຸດກັບນ໋ອດເກດທີ່ສ້າງຈາກແນນເກດ

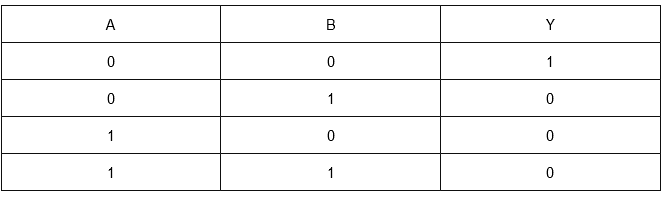

Truth Table
