ບົດທີ 3 karnaugh map

Date: 08-05-2022 15:07

Referents [[ Digital circuit 3 Karnaugh map.pdf ]]

ທິດສະດີບູລິນ ເພື່ອຄັດຈ້ອນສົມຜົນໂລຊິກ

ເພື່ອຄວາມເຂົ້າໃຈ ແນະນຳໄປເບິ່ງວິດີໂອ

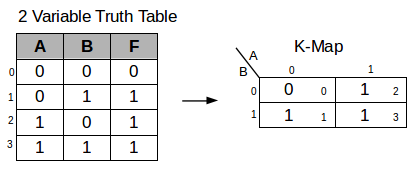

K-map for 2 inputs(A, B)

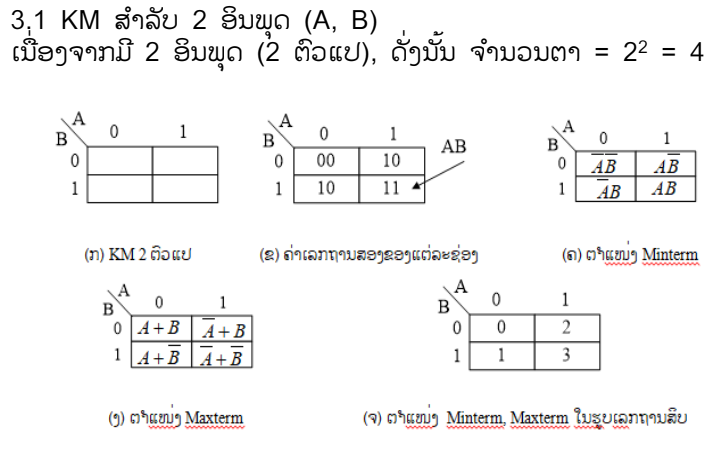

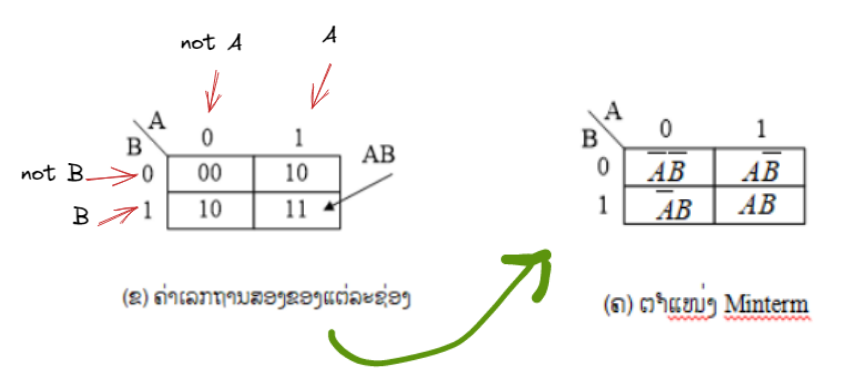

ເພື່ອເຂົ້າໃຈສະໄລ້ໜ້າ2 ໃນບົດຮຽນທີ່ອາຈານໃຫ້ A = 0 is NOT A A = 1 is A B = 0 is NOT B B = 1 is B

ສຳລັບຜົນອອກ ແມ່ນໃຊ້ເທັກນິກການບວກ ຫຼືການ AND

ການຄັດຈ້ອນ

ຕົວຢ່າງ 1

ຄັດຈ້ອນສົມຜົນ

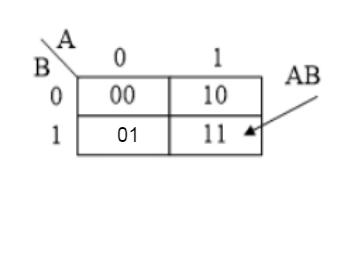

  • ກ່ອນອື່ນຕ້ອງສ້າງຕາຕະລາງແບບນີ້

  • ຈາກນັ້ນຄິດໄລ ຫາກ A=1 ເຄິງໜຶ່ງ ແລະ =0 ເຄິ່ງໜຶ່ງມັນຈະຖືກຄັດອອກ(ໝົດໄປ)

    ຫຼືຈະອິງຕາມຕາຕະລາງຄ່າຄວາເປັນຈິງ ຫຼືອາໄສການບວກກໍໄດ້

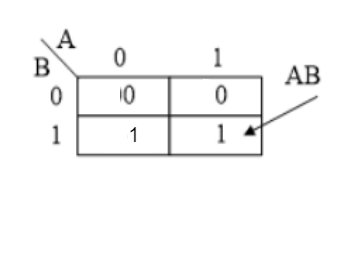

  • ຈາກນັ້ນຈະໄດ້

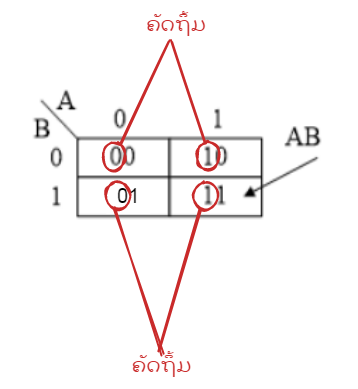

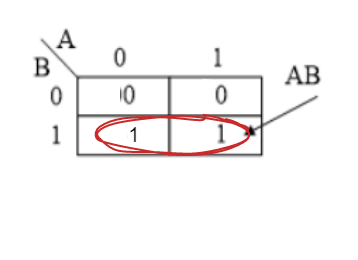

  • ຈາກນັ້ນເລືອກເອົາຫ້ອງທີ່ມີເລກ 1 ທີ່ລຽງເປັນແຖວຫຼືເປັນຖັນກໍໄດ້ ໂດຍຈຳນວນເລກ 1 ຈະຕ້ອງເປັນ 2^ (2,4,8,16,32… ໝາຍເຖິງຈຳນວນເລກ 1 ຕ້ອງເປັນກຳລັງຂອງ2) ເຊິ່ງໃນນີ້ເຮົາເລືອກເອົາແຖວທີ 2

  • ຄ່າທັງສອງແມ່ນແທົ່າກັບ B ນັ້ນໝາຍຄວາມວ່າ Yຄັດຈ້ອນ=B
